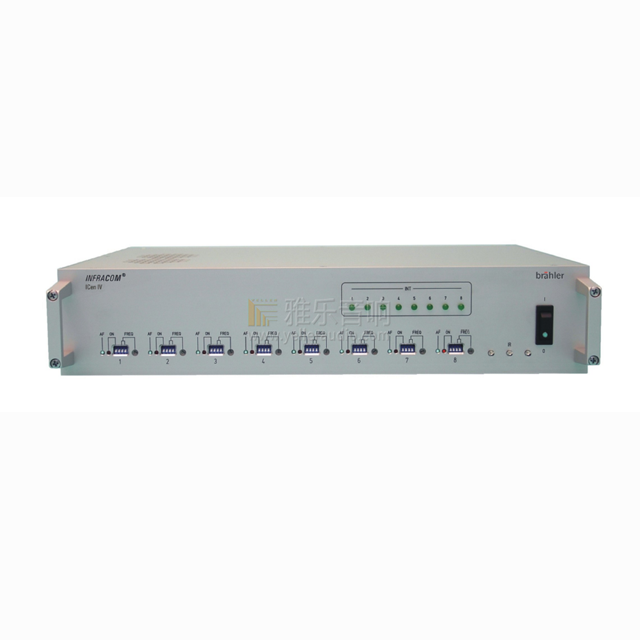

红外发射主机ICen IV
电源接通后亮绿色LED灯
频道打开后亮红色LED灯
(AF)音频可用亮绿色LED灯
翻译控制亮绿色LED灯
产品详细介绍
产品描述
•在INFRACOM模拟同声传译系统中,红外发射主机ICen IV可支持8个频道的声音信号。通过级联最多支持32个语言频道。
•一台红外发射主机ICen IV可连接多达20块红外辐射板,能轻松应对大多数会场的需求。
•它还拥有3个红外调试发散二极管可以在没接辐射板IRad时也能方便调试人员调试系统。
•前面板的LED灯用来指示工作状态:频道打开(红色),音频信号可用(绿色)。
技术指标
本产品符合IEC914和IEC61603-7国际标准
接口
•OR-IN(1 路卡侬母) 输入源语信号
•OR-OUT(1路卡侬公)输出源语平衡信号(-14 ... +6)dBV/600Ohm
•LINE-OUT(8 路卡侬公)录音音频信号输出
•IR-LINE(2路BNC接口)
1:连接多达10块辐射板
2:连接另外的10块辐射板
•RF-LINK (1路BNC接口)
串联下一台 ICen IV
•INTERPRETER(2路A36接口)
连接译员机
产品特点
•电源接通后亮绿色LED灯
•频道打开后亮红色LED灯
•(AF)音频可用亮绿色LED灯
•翻译控制亮绿色LED灯
传输频率
1935kHz-3175kHz(31频道)
中频455KHz
测量值
•失真:< 0.2%
•信噪比:>70dB
•信道间距:>60dB
•红外辐射板IRad
•红外接收机IRX32
•译员机DOL7/x
•BNC线缆 (50Ohm)
电源
•电压:(90...250)VAC,(50 ... 60)Hz
•功率:40VA max
外观
•19", 2U ,铝合金,银白色
•尺寸宽x高x深:(433x88x305)mm
重量
•重量:4.6Kg
系统组成
•红外辐射板IRad
•红外接收机IRX32
•译员机DOL7/x
•BNC线缆 (50Ohm)
